Ghost Rider™

Cabos e Pinagens LG

20 posts neste tópico

LG 18 pin 510, B1300, G1500, W3000, G3100, G5200, G5220c, G5300, G5310, G5400, G7100, G7070, G7120 celulares cabo conector pinout

1 Vbat connected by 1N4001 diode to +5V supply in cable?

2,3 Charge shorted by 1N4001 diode to pin 1 in cable?

4 PWON shorted to pin 18 (VBAT) in cable?

5,6,15,18 Gnd

16 Rx

17 Tx

Compartilhar este post


Link para o post
Compartilhar em outros sites

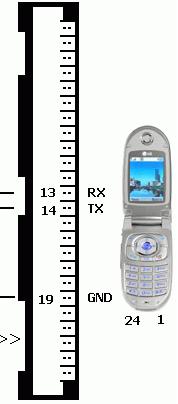

LG 24 pinos C1100, C1200, C1300, C1400, C1500, F2100, F9100, G1600, G5500, G5600, G7000, G7020, G7030, G7050, KG120, KG210, KG220, KG225, KG320, L1100, L1200, L1400, lx5450, lx5550 , T5100, vi5225, VX4500, vx4600, vx6000, 4010, 4011, 4050, 8080 celulares cabo conector pinout

para LG 3G telefones (incluindo LG40xx, LG70XX, L11XX e mais outros com 24 pinos Conector)

1 Batt_ID

2 VPPFLASH

3 DSR

4 Vin IGN

5 Carregue em Vin, USB (+5 V aceite)

6 CTS_ON

7 PCM_RXA_IN

8 PCM_CLK

9 PCM_SYNC

10 USB RX USB D -

11 PCM_TXA_OUT

12,19 GND

13 DTMs Rx

14 DFMS Tx

15 USB Tx USB D +

16 USB Vcc

17 CTMS / DCD Serial Rx

18 CFMS / RI Serial Tx

20 RFR_RTS CTS?

21,22 + 4.2v carregador. Pinos 20 e 21 podem ser utilizados? Pode ser cobrado a partir de PC USB +5 V alimentação

23 CTS_ON RTS?

24 DTS DTR?

fontes diferentes relatórios:

pinos 3,12,19,23 podem ser shorted no cabo;

pino 6 deve ser 10KOm shorted pelo resistor de 5 v no cabo;

pinos 2 e 21, devem ser shorted (confirmado).

CTMS stands de controle para Estação Móvel; CFMS estandes para Controle De Mobile Station; DTMs descanso de Dados Para Mobile Station; DFMS stands de dados de Estação Móvel

Compartilhar este post


Link para o post
Compartilhar em outros sites

LG 300, 330W, 800 telefones celulares cabo conector pinout.

10,17,18 +Battery

9 Tx Serial Out

12 Rx Serial In

14 DC GND

Compartilhar este post


Link para o post
Compartilhar em outros sites

LG 500, 600, 601 telefones celulares cabo conector pinout

Pinout do LG 601. Pins diferente Rx, Tx, GND pode ser differnt.

1,2 GND

3 JTAG (TCK)

4 JTAG (TMS)

5 JTAG (TDI)

6 JTAG (TDO)

7 diferencial SPKoutNegative

8 diferencial SPKoutPositive

9 SPK GND

10 SingleEND MIC em

11 SW Debug UART2 (Rx) utilizado para piscar?

12 SW Debug UART2 (Tx) utilizado para piscar?

13,14 GND

15 HandsFreeKitDetection

16 ExtDeviceSupplyVoltage (VCC)

17 RemotePowerON

18 DataComm (UART1) RxD

19 DataComm (UART1) TXD

20 DataComm (UART1) DSR

21 DataComm (UART1) RTS

22 DataComm (UART1) CTS

23,24 BatteryCharging

25,26 BATT

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pinagem Vigys kg800 2 RxD 3 TxD 4 DTR 5 GND 10 +5v Pinagem cabo 1,18 GND 4 VCC 12 TX 13 RX Tenta fazer assim como teste se nao der inverta o tx pelo rx.

Compartilhar este post


Link para o post
Compartilhar em outros sites

O esquema que o user acima mostrou é esse abaixo já existente no fórum





Lembrando que fomos o primeiro a desenvolver o esquema.

Editado por Bruno Batista
Corrigindo link

Compartilhar este post


Link para o post
Compartilhar em outros sites

Olá amigos do forum. Fico muito honrado de participar desse forum, Tenho visto aqui muitos bons profissionais na área de telefonia móvel. Contudo, gostaria de salientar que também como os amigos do forum, estou nessa área desde 1988, e, esses esquemas de pinagem embora não tinhamos impressa ou editada...ja experieciavamos em muitas construções de circuitos caseiros, Na minha cidade fui talvez senão o primeiro mas entre um ou dois primeiros a trabalhar com tecnlogia gsm, aliáz..foi mais ou menos por aqui em Campinas/sp que as primeiras industrias nessa área iniciaram a fabricação de celulares. Muitos esquemas de cabos foram feitos usando o principio de I/O ainda em rs232, e após o advento de gsm...migramos praticamente toda pinagem e cabos aos USB uma comunicação serial de mais velocidade. Obtendo o esquema de qq placa de celular, e também na verdade de qualquer equipamento eletronico, que necessite comunicação e sincronismo ao pc...poderá ser construido as vias de seus multiplos acesso. Observando sem dúvida em RX/TX as caracteristicas diversas em suas utilidades Parabéns ao forum e aos seus ilustres participantes. abraço a todos kiev

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigos

Alguem Teria o Esquema ( Pinagem ) Cabo KU311 USB Cable.

Agradeço.

Amigo o cabo KU311 é o cabo USB do aparelho que vc está tentando fazer o serviço. Se por acaso o que vc quer mesmo é o esquema de pinagem, é só desmontar um cabo USB, exemplo de modelos de aparelho que tem o cabo USB KU311 estão na platafoma da Vygis "LGQ_1_90SD.exe".

Compartilhar este post


Link para o post
Compartilhar em outros sites

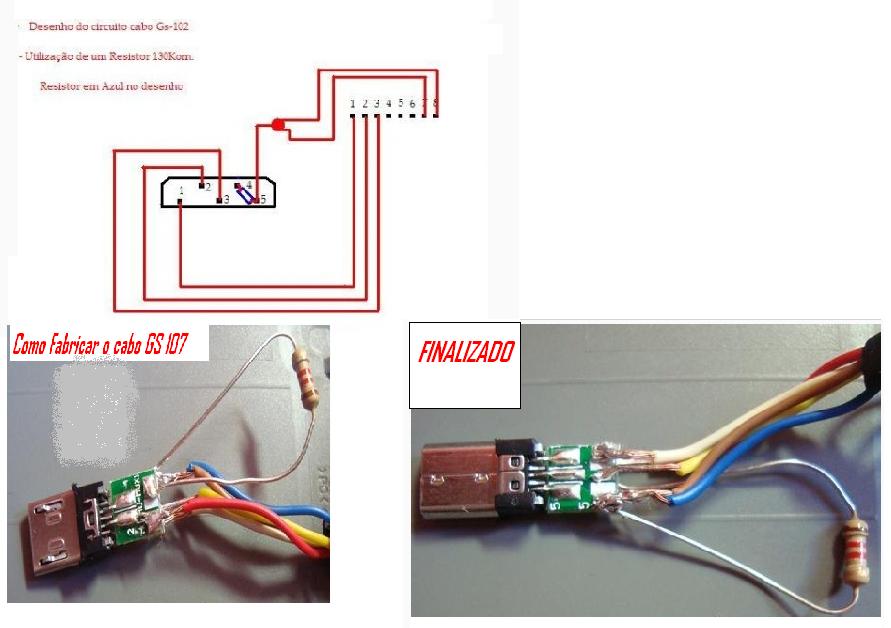

Boa Noite, gostaria da pinagem pra construção do cabo GS 105 ou 107 para hwk (são os mesmos??), algum amigo poderia me passar sua construção?? Grato

Compartilhar este post


Link para o post
Compartilhar em outros sites

Estou precisando fazer um cabo de dados usb para um kp570, seria o mesmo do gt360... algum amigo teria o esquema dele? precisaria meio urgente. Grato

Compartilhar este post


Link para o post
Compartilhar em outros sites

cabo usb com resistor 56k para desbloqueio

[ocultar]Please login or register to see this image. [/ocultar]

cabo usb resistor 910k para flash

[ocultar]Posted Image[/ocultar]
