JNTelecom

Duvida a pinagem universal

16 posts neste tópico

Pessoal estou com um m6 aqui que nao reconhece de jeito nenhum pela entrada normal, entao vim dar uma olhada sobre esse cabo universal e entao vi que nao tenho ele... ai eu cortei aqui um que eu nunca usei e peguei as cores direitinho:

Cinza: Vbat

Roxo: RX

Marrom: TX

Azul: GND

soldei tudo OK.. mais mesmo assim nao reconhece... me digam uma coisa, qualquer cabo desse se eu cortar a pinagem vai ser a mesma? ou seja vamos supor qualquer cabo que veio com a spiderman pode se trasformar em um cabo universal?

desde ja ja agradeço

[]'s

Compartilhar este post


Link para o post
Compartilhar em outros sites

Dê uma olhada nesse link, que indica rx e tx direto da box.

Please login or register to see this link.

Esses m6, tem muitos que alguns box não consegue lê.

Sobre o cabo, vem um cabo universal para esse procedimentos.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu sei que vem o cabo universal cara.. mais eu nao tenho ele! por isso que perguntei se tem como cortar um cabo e fazer um universal.. entendeu?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu sei que vem o cabo universal cara.. mais eu nao tenho ele! por isso que perguntei se tem como cortar um cabo e fazer um universal.. entendeu?

Entendi muito bem, por isso que coloquei o link a cima que mostra a forma de fazer o cabo de qualquer cabo que você cortar.

Acho que você que não entendeu.

Aguardo o retorno. ...

Compartilhar este post


Link para o post
Compartilhar em outros sites

é verdade Rony, cara sabe essa pinagem que eu coloquei ai ensima? consegui conectar um e71 aqui que estava normal usando essa sequecia de cabos... ja o esquema que voce enviou eu prestei atenção direitinho na pinagem e tal mais o mesmo e71 nao conectou... sera que há algum tipo de variação? Abraços

Compartilhar este post


Link para o post
Compartilhar em outros sites

é verdade Rony, cara sabe essa pinagem que eu coloquei ai ensima? consegui conectar um e71 aqui que estava normal usando essa sequecia de cabos... ja o esquema que voce enviou eu prestei atenção direitinho na pinagem e tal mais o mesmo e71 nao conectou... sera que há algum tipo de variação?

Abraços

O modelo que você citou, em alguns tenho tido dificuldade em ler.

Alguns dele é problema de hardware, já fez uma leve ressolda nele?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Eu sei que vem o cabo universal cara.. mais eu nao tenho ele! por isso que perguntei se tem como cortar um cabo e fazer um universal.. entendeu?

Sr. jntelecom queira atentar para os termos usados em suas citações

( Eu sei que vem o cabo universal cara.) com seus companheiros boa sorte

Sr.jo@o

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sr.jo@o eu francamente nao entendi.. nao falei isso por mal nao! apenas disse que sabia que existia o cabo.. so que eu nao tenho ele! ate porque se eu tivesse nao teria feito o tópico sugerindo cortar um cabo ne... qualquer coisa desculpa mais nao foi um modo de ofender ninguém estou apenas tentando tira uma duvida como ja tirei de alguns aqui... Abraços

Compartilhar este post


Link para o post
Compartilhar em outros sites

Sr.jo@o eu francamente nao entendi.. nao falei isso por mal nao! apenas disse que sabia que existia o cabo.. so que eu nao tenho ele! ate porque se eu tivesse nao teria feito o tópico sugerindo cortar um cabo ne...

qualquer coisa desculpa mais nao foi um modo de ofender ninguém estou apenas tentando tira uma duvida como ja tirei de alguns aqui...

Abraços

jntelecom, tirou suas duvidadas sobre o cabo? se não tirou nos informe que iremos tirá-las.

Abraços.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Rony, tirei + ou - cara.. assim como voce citou que os M6 tem algumas frescuras para reconhecer... eu testei uns 5 e71 desses 5 3 pegou nessa pinagem que eu citei e 2 na pinagem que voce me mandou... seria mesmo uma variável de pinagem? Abraços

Compartilhar este post


Link para o post
Compartilhar em outros sites

Perdoe-me a intromissão, mais também fiquei com dúvida.

jntelecom

eu testei uns 5 e71 desses 5 3 pegou nessa pinagem que eu citei e 2 na pinagem que voce me mandou... seria mesmo uma variável de pinagem?

3 Aparelhos funcionaram soldados de uma forma, e 2 de outra? usando o mesmo cabo??

Compartilhar este post


Link para o post
Compartilhar em outros sites

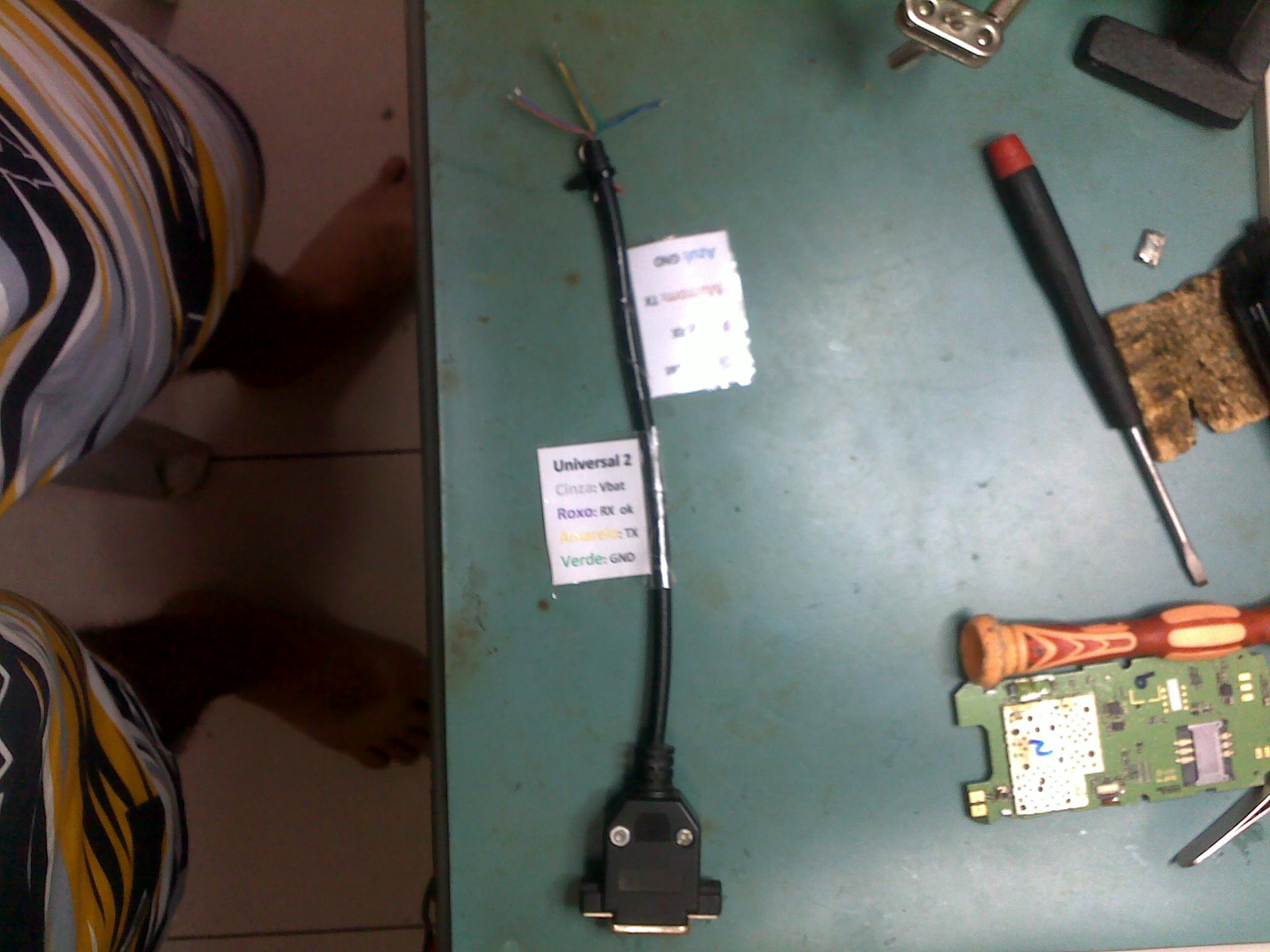

Pois é irmao.. eu fiquei confuso também... mais tanto que fiz o esquema de cabo aqui com duas opções.. veja ai como ficou:

Please login or register to see this link.

AI deixei as duas opções... agora eu queria entender o porque que funciona com duas pinagens diferentes.

Abraços

Please login or register to see this link.

Compartilhar este post


Link para o post
Compartilhar em outros sites

É justamente pra isso que a Pinfinder servi, encontrar a pinagem, no caso do cabo universal funciona com qualquer cor devido a todas estarem ligadas ao conector COM. Eu prefiro usar o esquema já postado, porém é possível sim encontrar por outros meios.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Interresante eu mesmo uso diariamente o Universal com as pinagem postadas pelo Michael,

Nunca tive Problema sempre funcionao bem, o problemas as vezes pode ser na conexao do proprio aparelho , Dificultando um pouco mais a conexao com a box !

Vou realiza uns testes com essa Pinagem Jr!

Compartilhar este post


Link para o post
Compartilhar em outros sites

É justamente pra isso que a Pinfinder servi, encontrar a pinagem, no caso do cabo universal funciona com qualquer cor devido a todas estarem ligadas ao conector COM.

Eu prefiro usar o esquema já postado, porém é possível sim encontrar por outros meios.

Michael, faço de suas palavras as minhas.
