Fonte simétrica 1,2V - 20V x 1A
0

2 posts neste tópico

Faz muito tempo que eu estava querendo montar uma fonte simétrica, toda vez que eu precisava de uma tensão simétrica para testar algum circuito eu tinha que ficar adaptando outras fontes, então eu criei coragem e fiz uma. Como eu tenho muitos componentes que aproveito de outras placas usadas, a maior parte dos componentes usados nessa fonte eu tinha, com a exceção dos trafos.

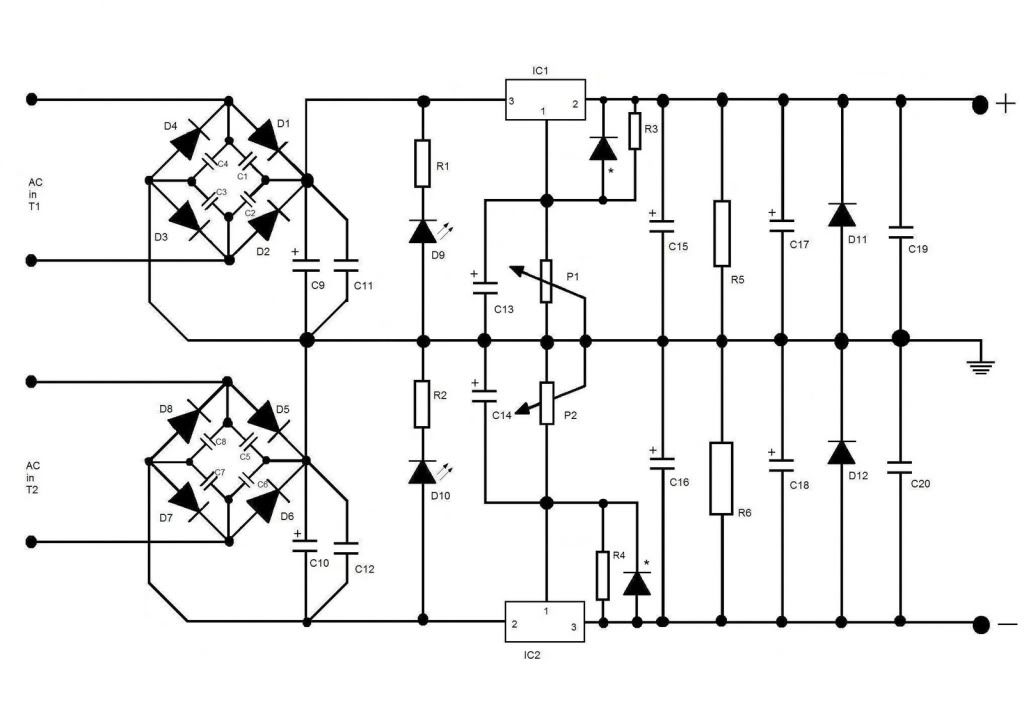

O esquema segue abaixo:

Please login or register to see this image.

Clicando na imagem pode ver melhor os detalhes. Os dois capacitores de filtro C9 e C10 na primeira vez que montei era de 6800µF x 35V, mas como um deles estava em curto eu troquei por dois de 4700µF x 50V.

Alguns leitores podem achar um pouco exagerado os valores, mas como falei eu aproveitei componentes que eu tinha. Abaixo vem a lista dos componentes.

SEMICONDUTORES

IC1 - LM317

IC2 - LM337

D1, D2, D3, D4, D5, D6, D7, D8 - 1N5406

D9, D10 - LED

D11, D12 - 1N4007

(*) 1N4007 [opcional]

CAPACITORES

C1, C2, C3, C4, C5, C6, C7, C8 - 47nF

C9, C10 - 4700µF X 50V

C11, C12 - 100nF

C13, C14 - 10µF X 63V

C15, C16 - 1µF X 35V [Tântalo]

C17, C18 - 560µF X 35V

C19, C20 - 10nF

RESISTORES

R1, R2 - 2,2K X 1/8W

R3, R4 - 120R X 1/4W

R5, R6 - 1K X 1W

P3 - 5K duplo

OUTROS

T1, T2 - 25V x 2A [Transformador]

Quero deixar uma pequena observação, o potenciômetro P3 que regula a tensão de saída, é duplo, mas como esses potenciômetros não tem simetria no valor, pode ser usado um trimpot para fazer o ajuste fino da diferença.

A princípio eu projetei com eles(como vocês vão ver nas imagens abaixo), mas não ficou muito bom então eu vou optar por colocar dois potenciômetros independentes.

Não fiz ainda essa adaptação, mas pretendo fazer assim que comprar um potenciômetro de 5K.

Posted Image

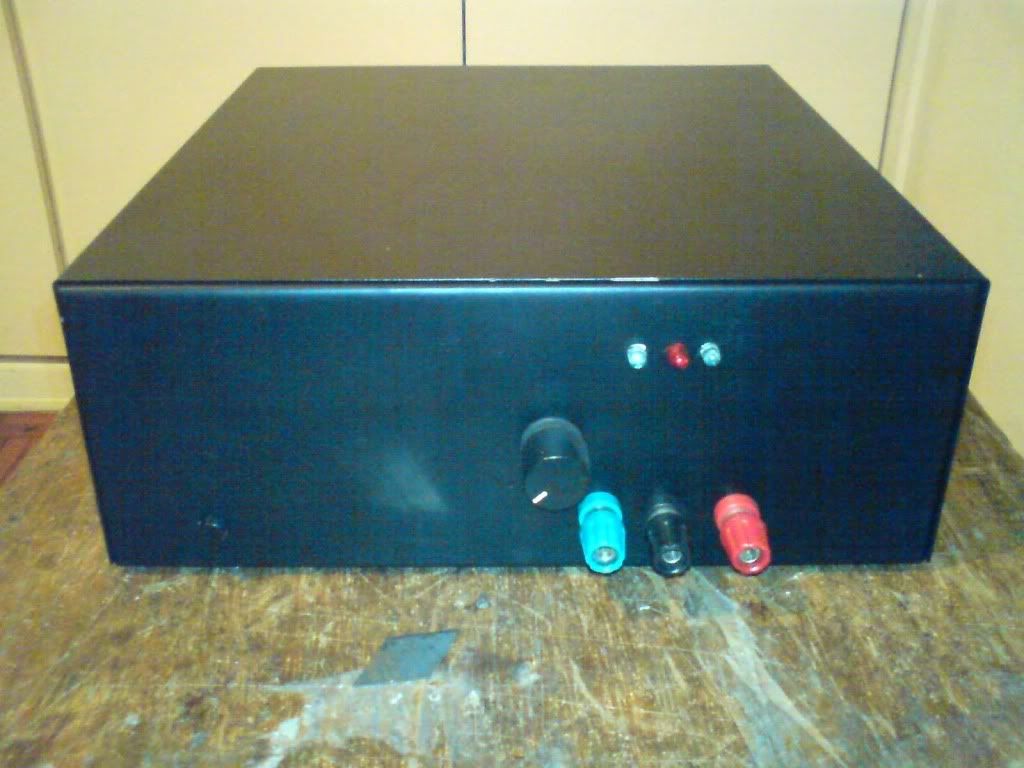

Como eu não tinha uma furadeira quando montei essa fonte, eu acabei usando os furos que já estavam na caixa.

O LED vermelho no centro indica o fusível queimado que fica ao lado do interruptor.

Posted Image

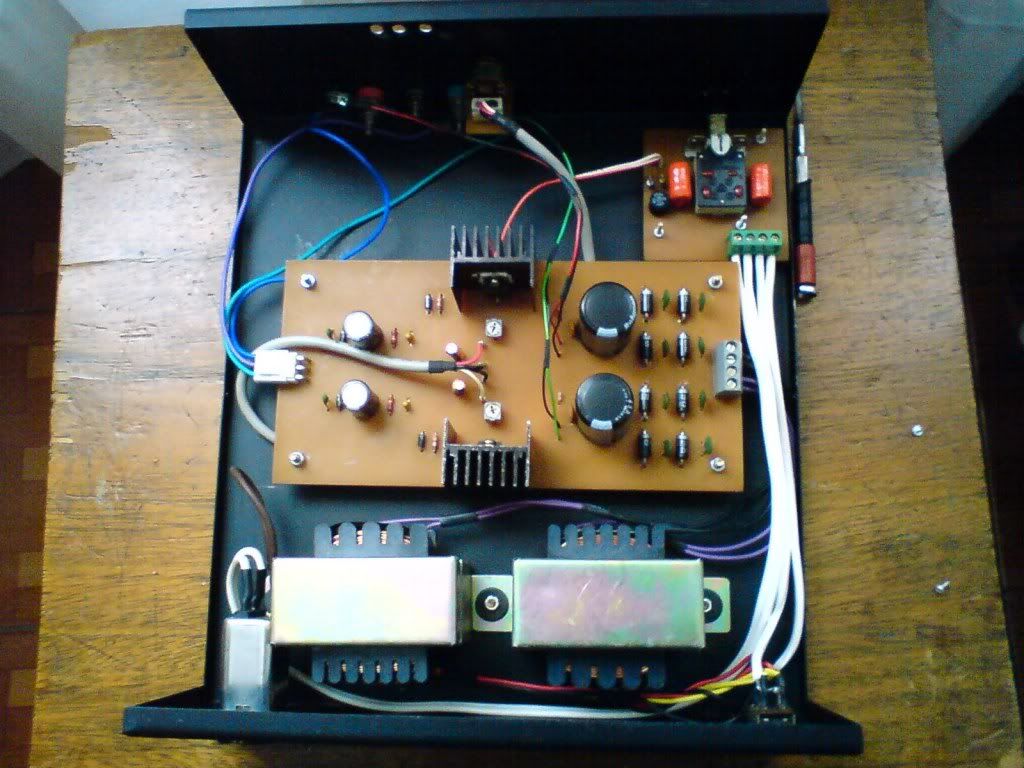

Esse é o aspecto interno(notem que eu não tinha fixado os LEDs ainda), além do circuito eu coloquei um filtro na entrada AC e dois capacitores em paralelo com o interruptor(0,1µF x 250V) e um fusível.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Please login or register to see this link. vou deixar minha colaboração aqui tambem, fui........
