Allan Cardoso

Conectidade com problema

Posts Recomendados

Amigos estou com um aparelho ching ling Modelo: NO C730 que esta com o conector com problema e no momento não tenho um igual na loja para trocar, gostaria de saber se tenho como ler esse atc pelo cabo universal da spiderman, pois já abri o aparelho enão vir onde posso soldar o cabo universal.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo posta uma foto da placa pra gente poder te ajudar.

Normalmente o cabo universal é soldado na placa nos terminais correspondentes as cores. Esses terminais são como ilhas de solda, só que maiores.

Veja esse post que vai te ajudar.

http://www.clangsm.com.br/vb/spiderman-box/2424-pinagem-universal.html

Compartilhar este post


Link para o post
Compartilhar em outros sites

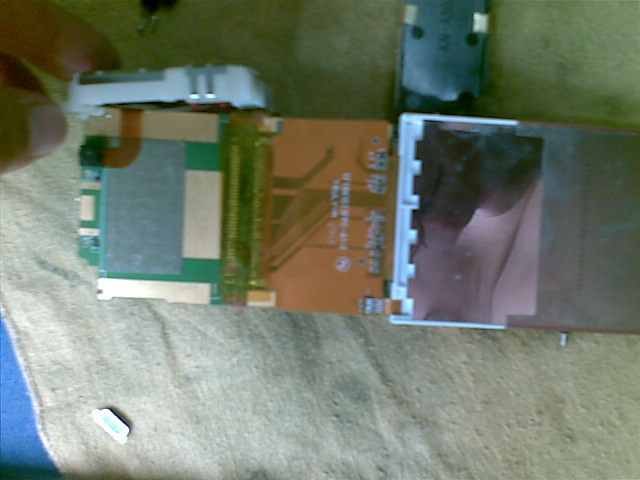

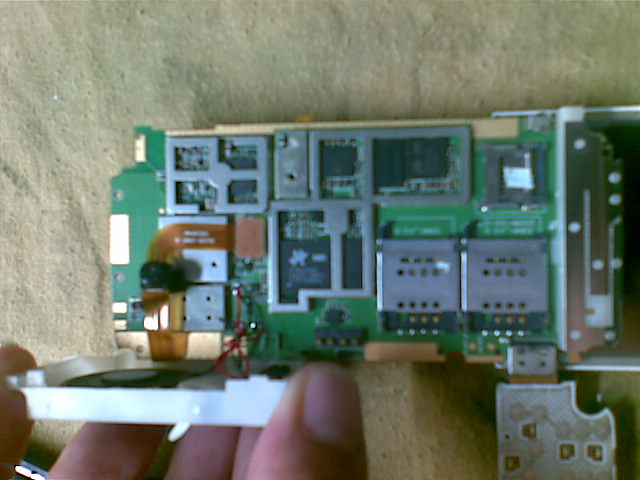

Segue a foto, não conseguir ver onde posso soldar o cabo universal.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites

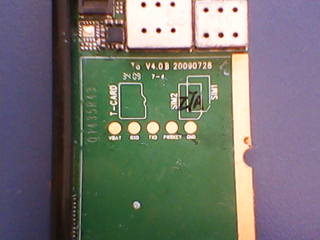

Amigo eu não consigo imaginar onde vc pode ligar o cabo universal nessa placa, acredito que não seja possível. Nesse caso a única solução seria troca do conector. Essa imagem mostra um E71 genérico, com as ilhas de VCC, GND, TX e RX, é nelas que é soldado os terminais do cabo universal, essas que na sua placa não existem.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Segue a foto, não conseguir ver onde posso soldar o cabo universal.

[ATTACH=CONFIG]17283[/ATTACH][ATTACH=CONFIG]17282[/ATTACH]

Tem alguns modelo que não indica quem é TX ou RX, nesse caso você tem que procurar os pontos e ir testando, verificar o conector

Se já conseguiu solucionar o problema, nos informes para que possamos fechar o tópico.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo eu não consigo imaginar onde vc pode ligar o cabo universal nessa placa, acredito que não seja possível. Nesse caso a única solução seria troca do conector.

Essa imagem mostra um E71 genérico, com as ilhas de VCC, GND, TX e RX, é nelas que é soldado os terminais do cabo universal, essas que na sua placa não existem.

Amigo,indentifique o rx,tx,gnd no conector e faça um teste de continuidade pelo TP da PCI que voce irá encontrar os pontos correto para soldar.

Compartilhar este post


Link para o post
Compartilhar em outros sites
