Iphone 6 (A1549) - Em curto após molhar

Posts Recomendados

Boa Tarde,

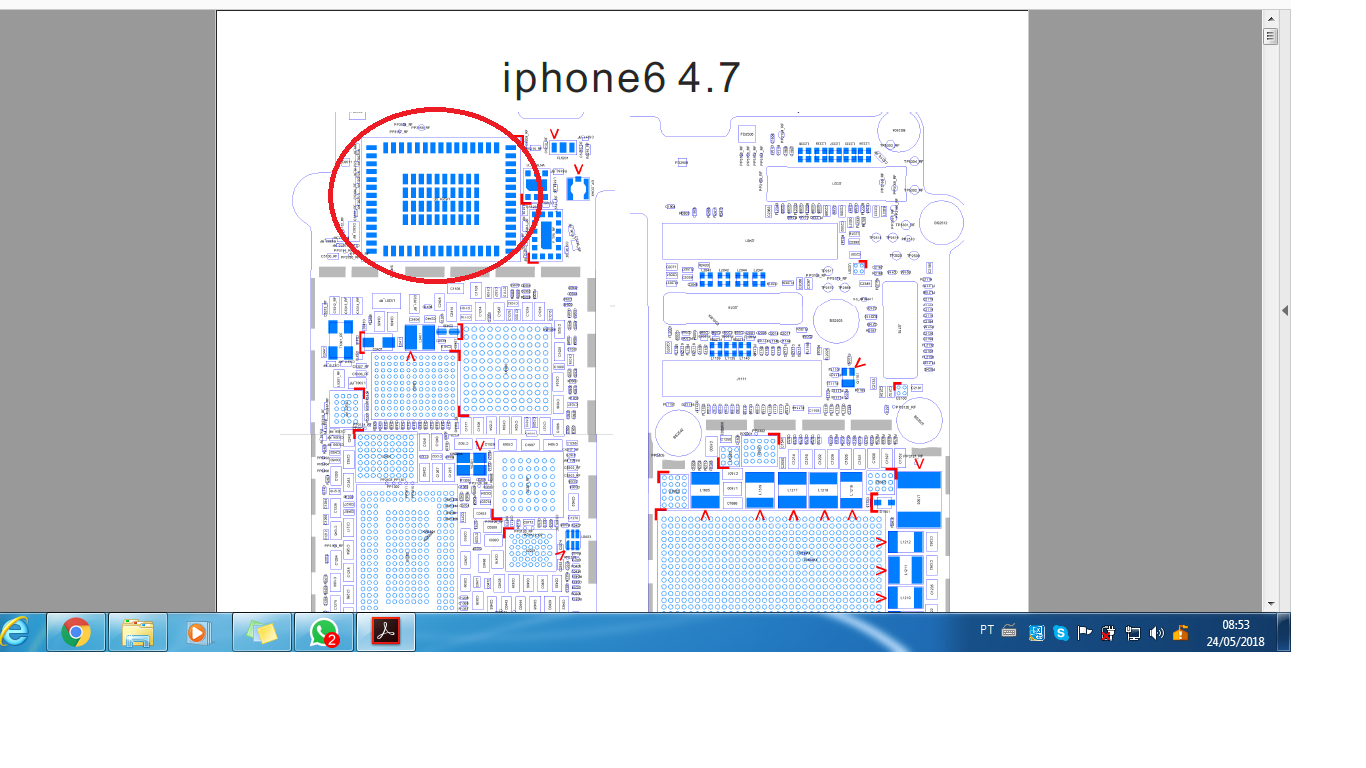

Estou com este iphone que deu entrada com a linha positiva aterrada, em análise visual encontrei o capacitor [C5202_RF] avariado visualmente, fiz a remoção do mesmo e resolveu parcialmente o problema, porém agora ao alimentar a placa há um consumo de +1A, elevando a temperatura no PMIC, em testes houve hora de apresentar curto total novamente, quando isso ocorre os componentes que esquentam são a bobina [L1604] e o IC de áudio [U1601], já experimentei remover ambos e não resolveu, pois volta no consumo de +1A na placa, tanto a linha PP_VVC_MAIN e a PP_BATT_VCC em testes sem alimentação não indicam estar aterradas e após alimentar a placa indicam estar aterradas.

Estou analisando novamente pós banho químico, para ver se encontro alguma luz para seguir... Mas se os amigos tiverem alguma dica fico agradecido.!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Atualizando:

Em nova inspeção encontrei o capacitor [C1271] meio solto, removi o mesmo e o problema de ficar consumindo 1A sanou, a placa não indica mais curto de primeiro momento, mas ao pressionar power volta a acusar curto total, aterrando a linha PP_BATT_VCC somente, depois de um tempo desligado, para de acusar... ao remover a bobina [L1604] para de dar esse problema, mas ao pressionar power o consumo fica travado em 220mA.

Compartilhar este post


Link para o post
Compartilhar em outros sites
