pandaosjc

U2 Iphone 6

4 posts neste tópico

Bom dia amigos

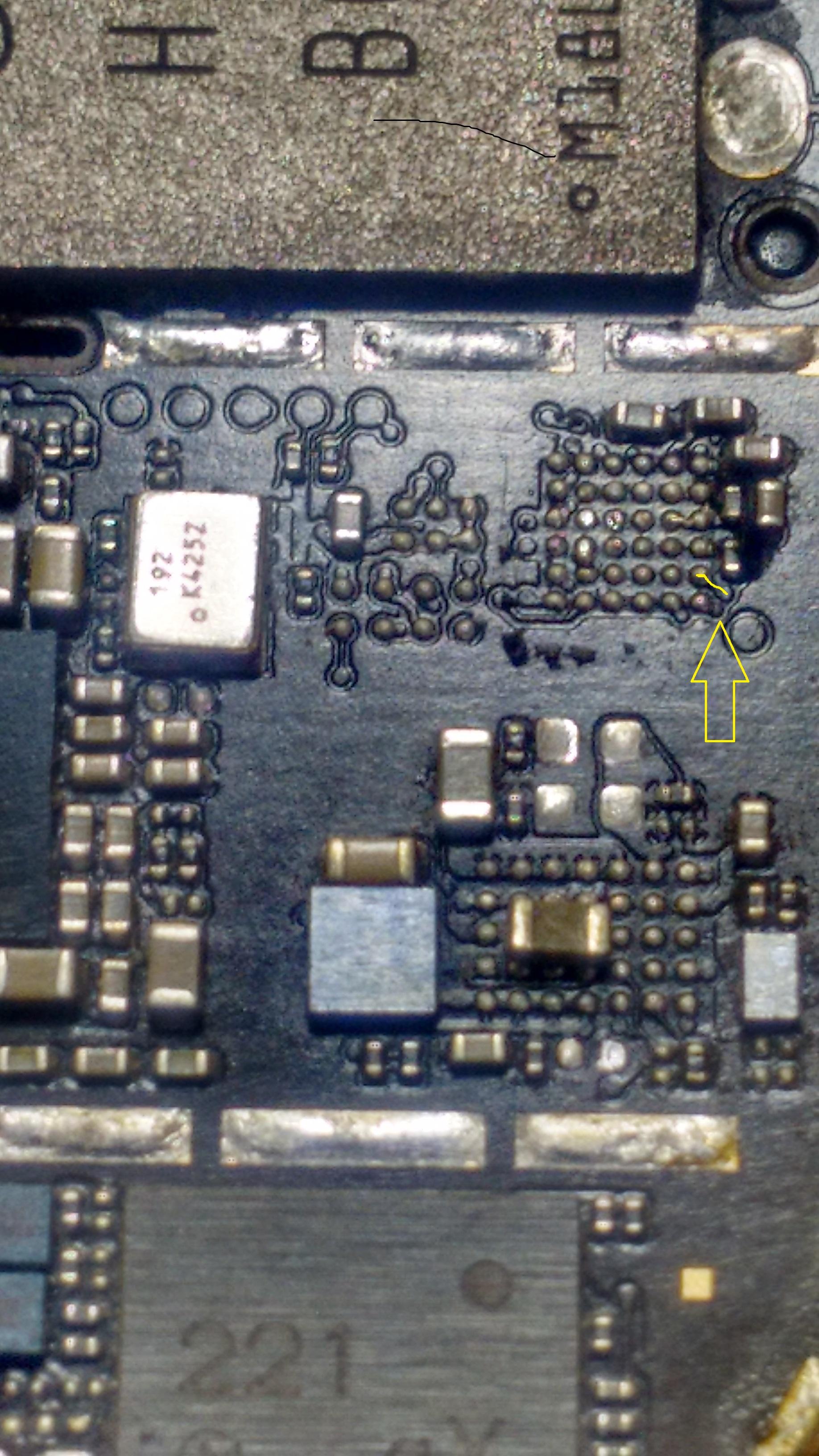

Estou com um iphone  6 em bancada onde o mesmo não carrega, fizemos a ressolda do u2 porem continuou sem carregar, então resolvi remover o componente onde uma trilha do CI esta danificada e outra trilha de um capacitor tbm.



Em anexo as imagens

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites

No seu caso precisa ver se este ponto onde arrancou a trilha é só GND ou faz alguma comunicação importante, isso é facilmente visto pelo programa ZXW, custa em media 500 ele, tem uma alternativa mais barata, que não é igual a ele, mas quebra um bom galho, https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=3049



Precisa deste tipo de programa para identificar o condensador arrancado ai também.

Compartilhar este post


Link para o post
Compartilhar em outros sites

so reforçando o nosso amigo Ari Braga se tiver um bom microscopio, raspe um ponto que tem ao lado e faça um jump refazendo essa trilha

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Falaaaa cleyton blza irmao



Infelizmente ainda nao tenho um microscopio top, vamos tentar.na proxima

Compartilhar este post


Link para o post
Compartilhar em outros sites
