S520 Não liga

[sapinhox]

Boa noite



Entrou um S520 da positivo para fazer a troca do conector de carga aqui na minha assistência, executei a troca e o celular passou a carregar, normalmente, como a bateria dele estava sem carga coloquei para carregar, quando a cliente veio buscar o celular não ligava mais.



1º procedimento: carreguei a bateria e tentei ligar o aparelho, sem sucesso

2º procedimento, liguei o celular na fonte ao pressionar o botão power o celular consome 0.16ma de corrente e ao soltar o botão o mesmo cai o consumo a zero

3º procedimento, verifiquei se o aparelho tinha alguma oxidação, mesmo sem nada visível dei um banho químico com álcool isopropílico e a banheira ultrassom, porem também sem sucesso

4º procedimento, verifiquei o conector de carga que eu coloquei, mesmo não tendo nenhum curto removi o mesmo e o aparelho continua sem ligar

5º procedimento, removi o flex power e tentei ligar o aparelho sem o flex, e o mesmo acontece 0,16ma e ao soltar o botão ele cai a zero



Não achei o manual de serviço desse aparelho, será que alguém tem alguma dica que possa me ajudar.



Desde já agradeço a todos

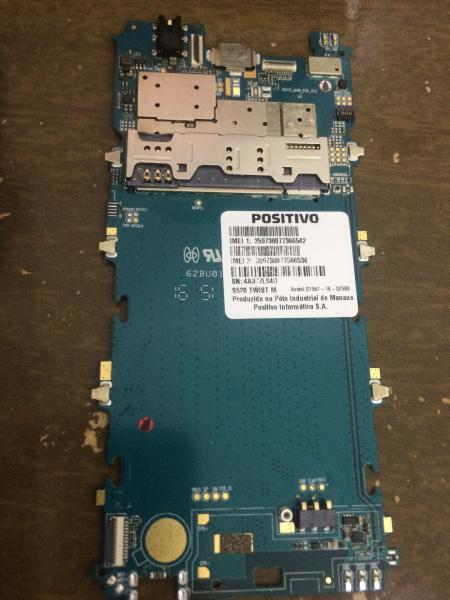

Abaixo segue uma foto da placa







[Aldinei Jose]

parece ser power manager mas em se tratando de positivo pode ser qualquer coisa o cel  ruim para para do nada so o s420 one tenho umas 4 placas que pararam este mesmo geito

[sapinhox]

também acredito ser o power manager, mas sem o manual de serviço dificulta tudo

[michaelrspicolo]

boa noite!



estou com o mesmo defeito, conseguiu uma solução pra esse problema?

[Andresertec]

Em 07/02/2018 em 19:16, sapinhox disse:

Boa noite



Entrou um S520 da positivo para fazer a troca do conector de carga aqui na minha assistência, executei a troca e o celular passou a carregar, normalmente, como a bateria dele estava sem carga coloquei para carregar, quando a cliente veio buscar o celular não ligava mais.



1º procedimento: carreguei a bateria e tentei ligar o aparelho, sem sucesso

2º procedimento, liguei o celular na fonte ao pressionar o botão power o celular consome 0.16ma de corrente e ao soltar o botão o mesmo cai o consumo a zero

3º procedimento, verifiquei se o aparelho tinha alguma oxidação, mesmo sem nada visível dei um banho químico com álcool isopropílico e a banheira ultrassom, porem também sem sucesso

4º procedimento, verifiquei o conector de carga que eu coloquei, mesmo não tendo nenhum curto removi o mesmo e o aparelho continua sem ligar

5º procedimento, removi o flex power e tentei ligar o aparelho sem o flex, e o mesmo acontece 0,16ma e ao soltar o botão ele cai a zero



Não achei o manual de serviço desse aparelho, será que alguém tem alguma dica que possa me ajudar.



Desde já agradeço a todos



Abaixo segue uma foto da placa









[Andresertec]

22 horas atrás, Andresertec disse:



Troquei este diodo ele estava em curto resolvi o meu. Aconteceu quando fui troca o display e fechou curto.

[Claudio Neto]

estou com um que liga somente na fonte, nao liga carregador, nem com bateria, com carregador passar carga para a bateria mas na liga, na fonte ele liga aparece positivo e desliga,, ja passei sistema e fica mesmo jeito.
