K4 NOVO NÃO LIGA DISPLAY (X230DS)

18 posts neste tópico

Bom dia, tudo bom com vocês?

Então galera, semana passada chegou em minha assistencia um K4 novo para trocar a tela, fiz a substituição da tela, funcionou 100%, desliguei embalei e coloquei na gaveta para esperar o cliente vir buscar, alguns dias depois do combinado ele veio buscar o aparelho, ao tentar ligar o celular ( sempre guardo desligado p/ não ter dor de cabeça com bateria) ele vibrou e não deu display, liguei na fonte, consumo tava normal, iniciava tudo certo pelos valores da fonte, então decidir substituir a tela novamente, troq mas não obtive sucesso. Alguem pode me dar um dica? ou tem o esquema eletrico?

Compartilhar este post


Link para o post
Compartilhar em outros sites


bom dia

verifique os filtros duplos proximo ao conector do display

bom trabalho e post resultados



Boa tarde! Fiz isso, fiz ressolda em vários componentes, mas sem sucesso, infelizmente, era trabalho terceirizado, a outra assistência preferiu devolver ao cliente! mas obrigado pelas dicas..

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pessoal sei que o post não é novo mas estou com um k4 2017 que liga normal e não da luz no lcd, se coloco o aparelho na luz enxergo no fundo os icones. Aparelho nao tem oxidação, ja troquei os filtros e nada. Nao encontrei nenhum esquema para este modelo, espero que algum nobre amigo possa me dar uma luz.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite amigos,como o amigo Rafael postou acima o ideal é sempre postar uma foto com boa resolução da PCI, assim fica mais fácil de auxiliar no reparo,este ATC já resolvi também com uma ressolda nos componentes em baixo de uma brindage que fica próxima ao conector do display.com a imagem da PCI poderei lhe mostrar o local.

Compartilhar este post


Link para o post
Compartilhar em outros sites

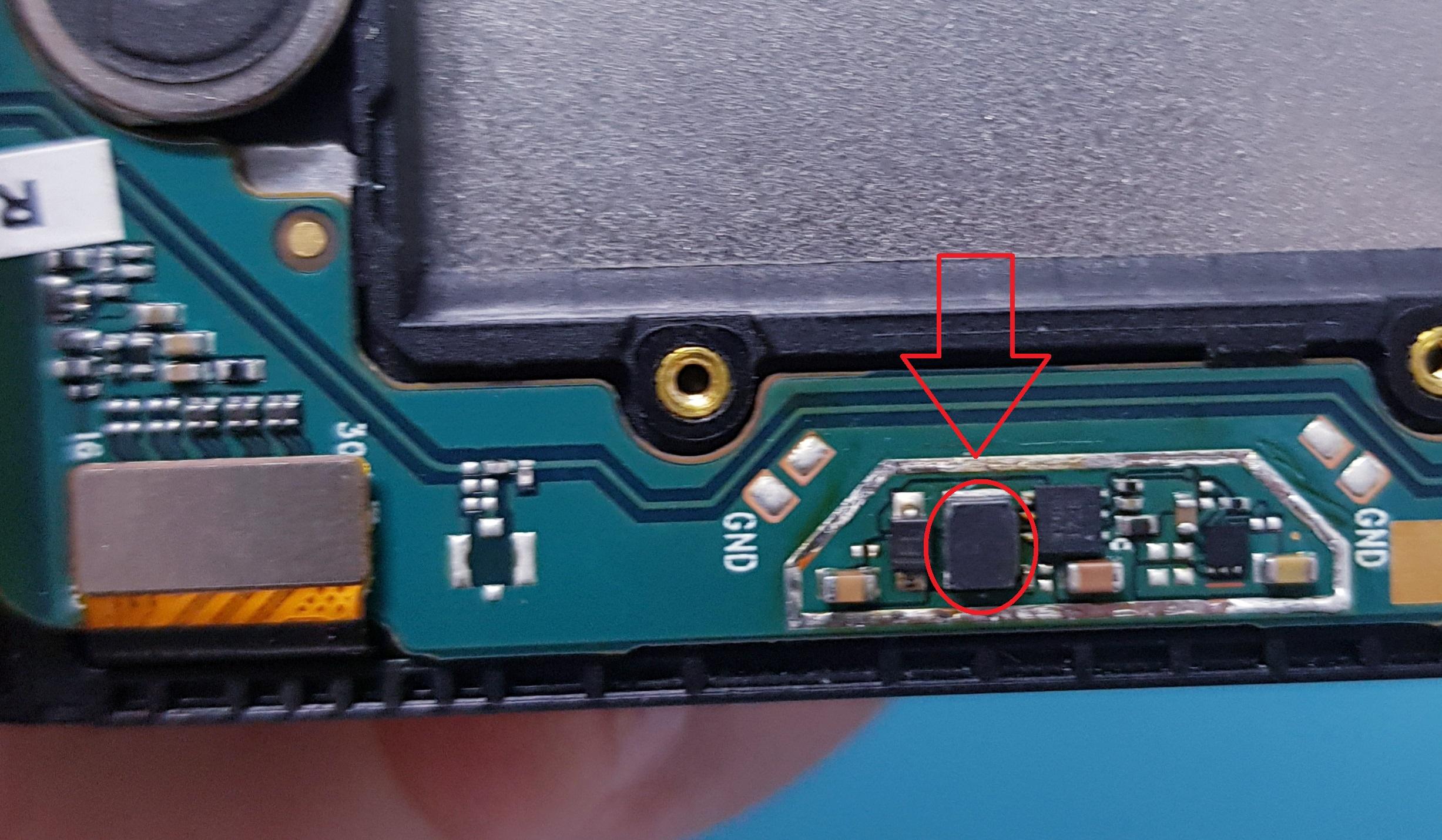

Bom dia pressoal estou com o mesmo problema com LG K4 2017 X230ds, aparelho sofreu contato com a água e já fiz a desoxidação do mesmo, logo após o procedimento aparelho carregou e mostrou imagem e em seguida a imagem perdeu o brilho. Estou enviando a imagem da região onde está localizada o conector do LCD. Fiz teste com multímetro nos diodos, o que esta na linha horizontal apresentou um valor de 1632 e na outra ponta infinito.

O diodo que está na linha vertical apresentou o valor de 1632 em uma ponta e na outra 452. Obs: Referência dos diodos com conector do LCD igual mostra a imagem. Multímetro utilizado Excel DT-830L. Acredito que estes componentes em teste sejam diodos mesmo. RS. Julguei pela aparência do diodo Moto G3 Black Ligth.

Obrigado pela atenção.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites
22 horas atrás, Hugo85 disse:

Bom dia pressoal estou com o mesmo problema com LG K4 2017 X230ds, aparelho sofreu contato com a água e já fiz a desoxidação do mesmo, logo após o procedimento aparelho carregou e mostrou imagem e em seguida a imagem perdeu o brilho. Estou enviando a imagem da região onde está localizada o conector do LCD. Fiz teste com multímetro nos diodos, o que esta na linha horizontal apresentou um valor de 1632 e na outra ponta infinito.

O diodo que está na linha vertical apresentou o valor de 1632 em uma ponta e na outra 452. Obs: Referência dos diodos com conector do LCD igual mostra a imagem. Multímetro utilizado Excel DT-830L. Acredito que estes componentes em teste sejam diodos mesmo. RS. Julguei pela aparência do diodo Moto G3 Black Ligth.

Obrigado pela atenção.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Amigo se observar bem você vai ver que tem sinais de oxidação no conector do display. Faça uma boa limpeza e verifique se está chegando tensão certa nos pinos responsáveis pelos Leds do display.

Compartilhar este post


Link para o post
Compartilhar em outros sites

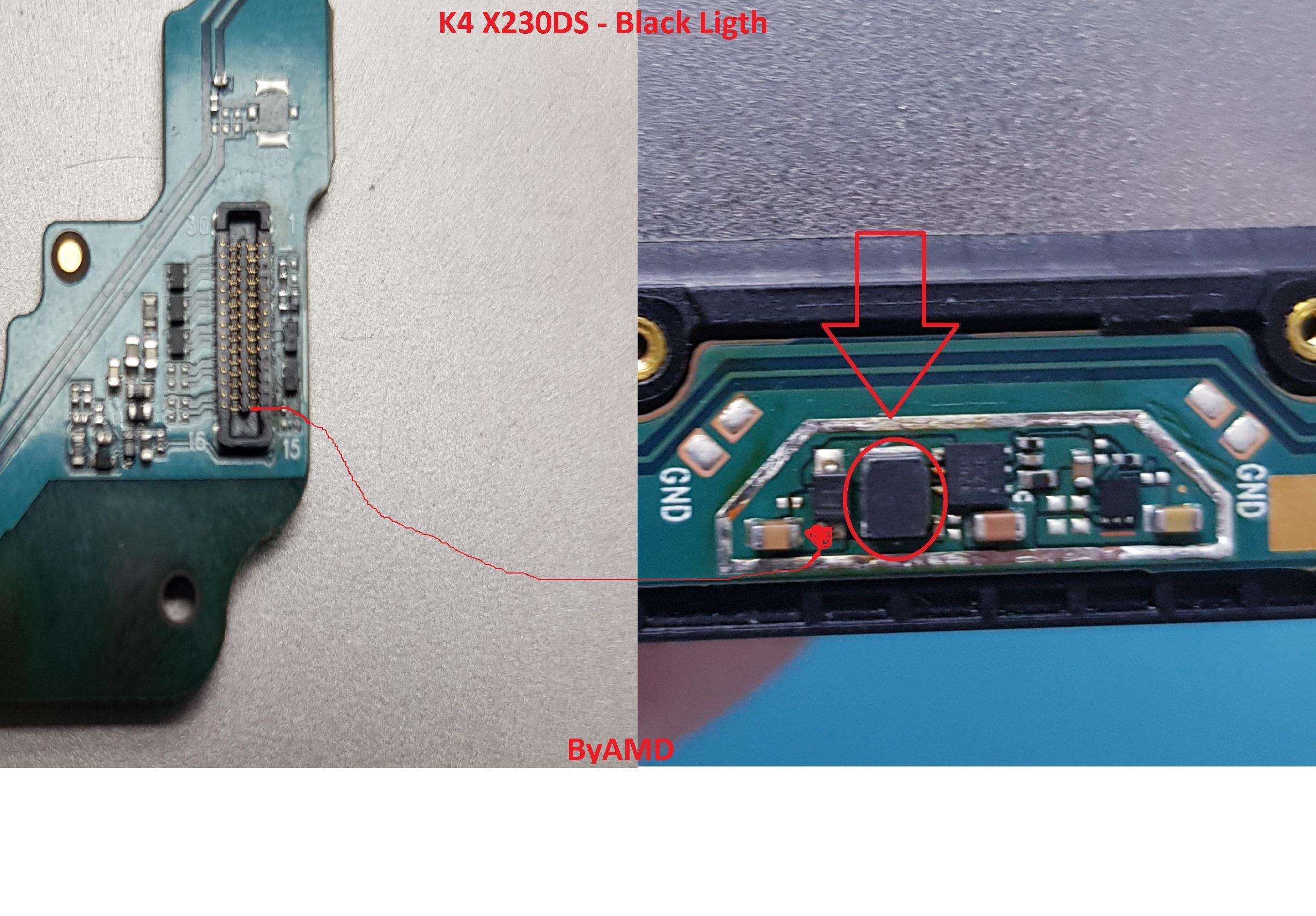

Boa Tarde amigos, jumper  Black Ligth LG K4 x230ds, fiz aqui deu certo, fica a dica obrigado a todos.vlww

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 28/08/2018 em 16:42, byamd disse:

Boa Tarde amigos, jumper  Black Ligth LG K4 x230ds, fiz aqui deu certo, fica a dica obrigado a todos.vlww

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

o jumper ta correto no conector de lcd, porem no filtro da placa é feito do lado contrario da peça.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 19/08/2018 em 10:17, Clicerio Domingos disse:

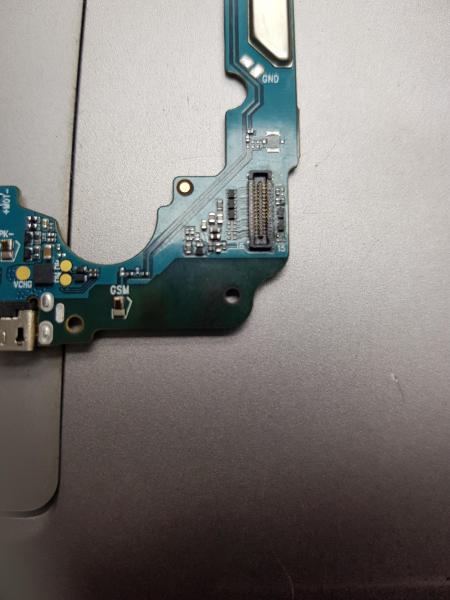

Dê uma olhada aqui -

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

amigo, esse componente ai do cliente que estou em mãos, está trincado no meio, oque faço, qual a função dele? pode ser jumpeado ?

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 19/08/2018 em 10:17, Clicerio Domingos disse:

Dê uma olhada aqui -

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

bom. olhei  o esquema eletrico e fala que é o componente L901 - Inductor,Wire Wound,Chip. só substituindo ou tem como fazer algo ?



Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, thiagodavivo disse:

bom. olhei  o esquema eletrico e fala que é o componente L901 - Inductor,Wire Wound,Chip. só substituindo ou tem como fazer algo ?



boa tarde amigo,este componente se acha em qualquer carcaça de lg ,só substituir.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 10/09/2018 em 12:35, thiagodavivo disse:

bom. olhei  o esquema eletrico e fala que é o componente L901 - Inductor,Wire Wound,Chip. só substituindo ou tem como fazer algo ?



Posta esquema elétrico pra gente nego
