Dúvida, Reparo em sm-g110b/ds touch não funciona.


Posts Recomendados

Olá preciso de uma ajuda para entender o processo que deve ser feito nesta placa (Touch não funciona),

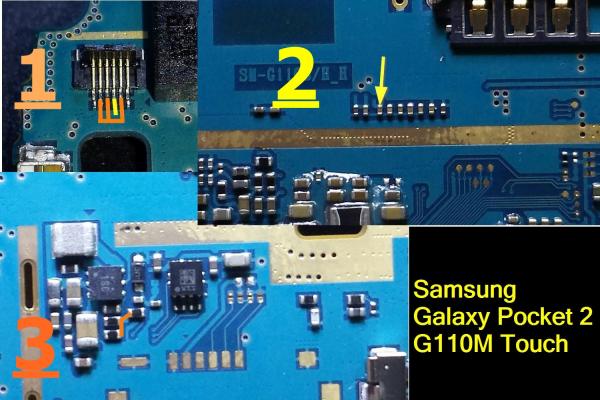

Um usuário (Ivan) postou essa solução.

Não entendi o deve ser feito no número 1 e no 2, o 3 eu entendi que deve ser feito um jumper nos capacitores.

Alguém com mais experiência que eu pode me explicar? Por favor?

Será que no 2 tem que fazer uma re-solda?(não sei).. e no 1?


Link para o comentário
Compartilhar em outros sites

6 horas atrás, FREEGELLS disse:

Estou entendendo de outra forma agora...

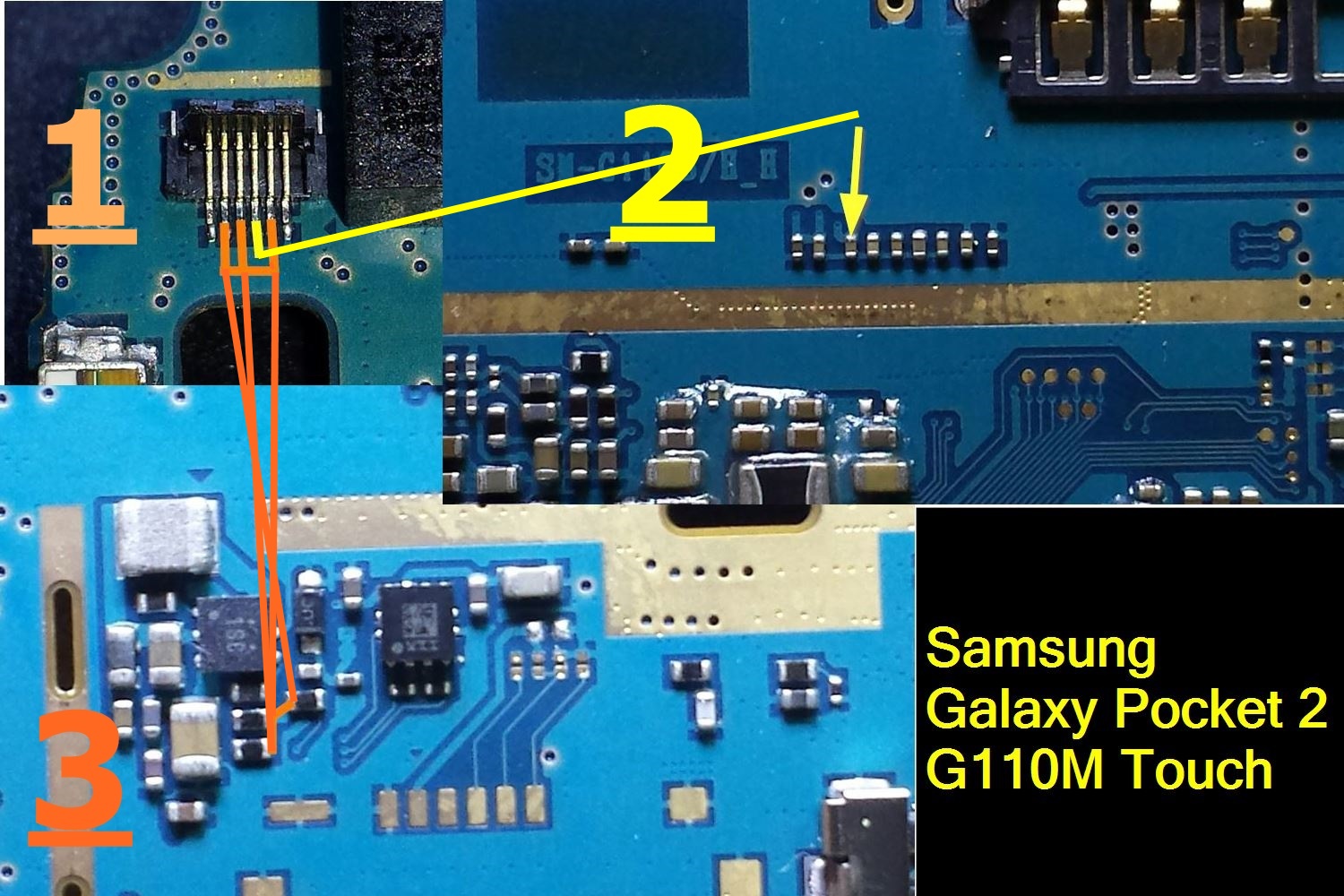

Pode ser que é para fazer um jumper da imagem 1 na 2 e da 1 na 3...



Tipo o 4 pino do conector do touch (imagem 1) no capacitor (imagem 2)

e o pino 2,3 e 5 (imagem  1 ) nos capacitores (imagem 3)..



Será que está correto agora???




exatamente isso amigo!



uma pergunta, antes de fazer isso

já atualizou o software dele?

trocou o touch?

trocou o conector do touch? (pelo menos aqui pra mim, entro alguns já que problema era no conector do touch)

Link para o comentário
Compartilhar em outros sites

3 hours ago, Leonardo Bier said:



exatamente isso amigo!



uma pergunta, antes de fazer isso

já atualizou o software dele?

trocou o touch?

trocou o conector do touch? (pelo menos aqui pra mim, entro alguns já que problema era no conector do touch)

Bom testei com outro touch novo e não funcionou... Então pensei poxa pode ser sistema... Então instale uma rom fullflash, e nada.. começei a procurar defeitos na placa, pelo manual service do aparelho, porém fiz o passo a passo lá e não funcionou... Estou procurando agora soluções alternativas para resolver o problema... Estou quase condenando a placa... Esse esquema aí de cima não deu certo, pois quando fui fazer resolvi pedir a tensão dos capacitores, e adivinha?? Não passa corrente nenhuma...
