  1. Ola amigo, muito obrigado pelas dicas. Preciso explicar algumas coisas que esqueci de dizer: O aquecimento no setor do pmic é bem leve mesmo, como se fosse aquecimento comum quando o aparelho liga... Também já havia desmontado tudo (retirado do aro, retirado todos periféricos, como câmeras, placa sub dos chips e microsd). Também já havia ligado na fonte começando no zero, e desde 0,8v na fonte já começa vibrar bem fraco... O motivo mesmo de pedir ajuda no caso, é alguém já ter passado por isso, e quem sabe a solução pode ser simples e mais fácil do que parece, evitando rotinas ou procedimentos desnecessários, mas estou fazendo os procedimentos para encontrar onde está o curto também.
  2. Ola amigos, chegou aqui pra mim um moto g3 (xt1543) que não estava ligando, sem sinal algum mesmo no carregador, troquei conector de carga e nada... Abri o aparelho, desconectei tudo e fiz alguns testes e percebi que havia curto em alguns capacitores, provavelmente em alguma linha do circuito. Resolvi ligar ele de novo na bateria carregada para ver onde esquentava, e então ele começou a vibrar sem parar e o led branco aceso sem parar também. Não há oxidação na placa, aparelho também nunca foi aberto. Alguém já passou por isso, ou tem idéia de onde pode estar o curto ou seria o pmic mesmo? Percebi um aquecimento na blindagem onde ele está.
  3. Ola, vou agradecer muito mesmo ao Williamlucascamara pela grande ajuda e ao Ivan kern Nunes por participar deste tópico. No fim das contas acabamos por trocar a placa lógica do aparelho, encerrando então o caso, e o cliente satisfeito nos deu a placa defeituosa, então eu ainda irei tentar refazer esse jumper do botão home físico. Mas espero que este tópico continue disponível para os demais, pois sei que servirá de grande ajuda para quem passar por esse problema, visto que não encontrei em nenhum lugar na internet ou em grupos de técnicos sobre essa possibilidade de resolver. Muito agradecido mesmo, foi mais um aprendizado. Obrigado colegas!
  4. Ola, vou tentar raspar mais pra esquerda e tentar de novo, aquela minha imagem não era do microscópio, por isso tá difícil de verificar o lugar por ela. Mas nessa aqui agora da pra ver melhor o que eu tinha feito.
  5. bom eu tenho uma se sucata e antes de raspar a que eu precisava fazer o trabalho, eu raspei nessa pra testar antes, mas vou raspar ela mais pra ver, obrigado.
  6. Ola amigo, desculpe a demora, sabe como é assistência né...rsrsr. Testei e está chegando 1.8v redondo no capacitor.

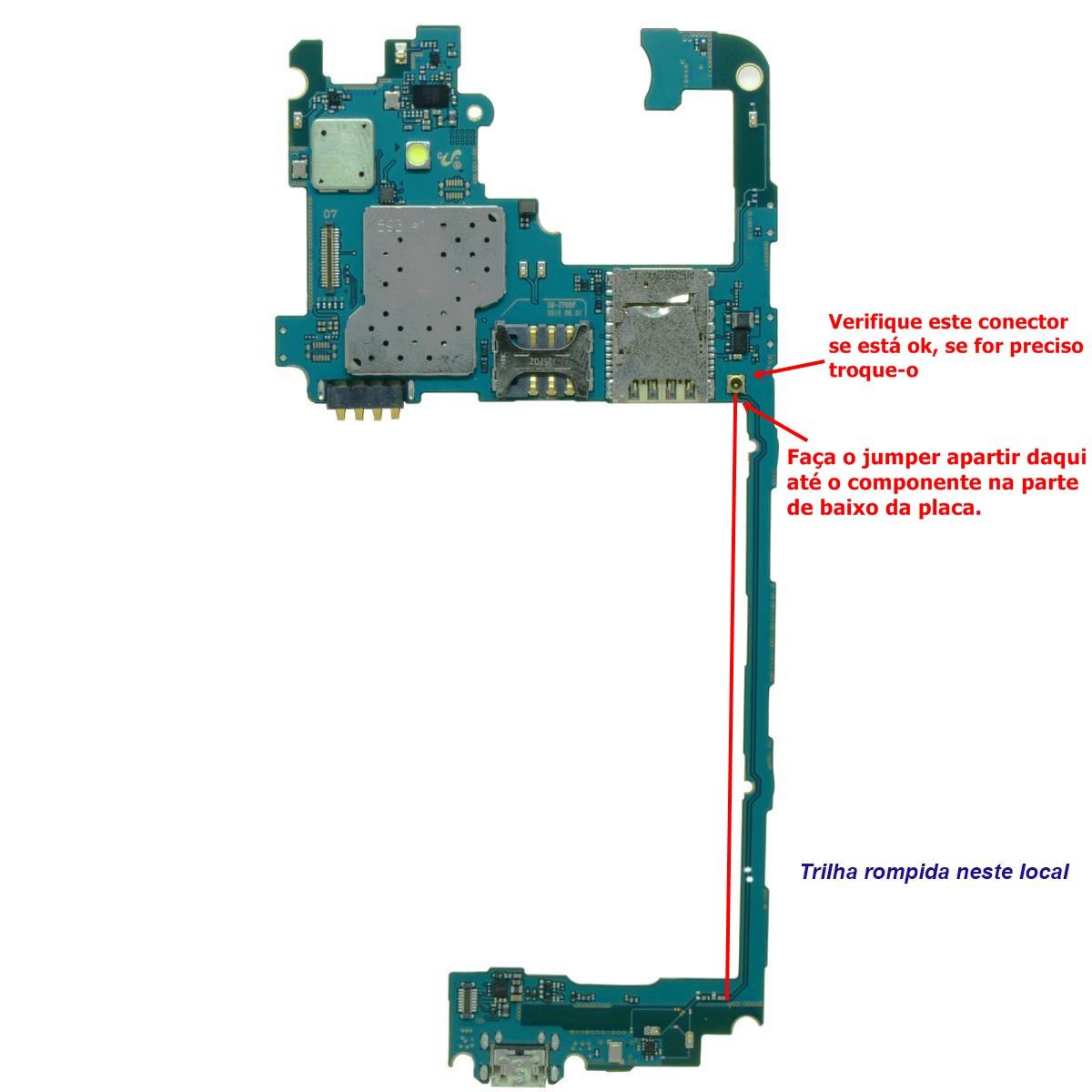

  7. Fiz dessa forma igual nas fotos abaixo. Medi pela sua foto qual era a trilha, mas quando aperto o botão home, a tela dá uma apagada e volta ao normal, mas não parece ser curto, se a tela estiver apagada e aperto o botão home a tela acende...
  8. Amigo agradeço muito você dispor do seu tempo e conhecimento pra me ajudar. Só estou em dúvida sobre qual trilha fazer o jumper. Pela foto sua, é a primeira trilha depois dessa mais grossa?
  9. Ola amigos, estou com um j5, que o problema é o contrário do que normalmente aparece aqui no fórum: só o botão home que não funciona. Os botões digitais menu e voltar estão ok. O que eu já fiz: Já troquei esse ci regulador de tensão que muitos mostraram nas fotos aí (pelo que vi esse ci não controla o botão físico, apenas os digitais menu e voltar). Já testei com outra frontal completa que funciona tudo normalmente mas o botão home não pega de jeito nenhum. Verifiquei que a trilha do conector até esse indutor na foto abaixo está ok. Minha pergunta é: alguém sabe pra onde essa trilha segue? Eu pergunto isso porque estou com 2 placas de j5 boas e testei a continuidade com o terra e dá 0.587 na escala de diodo. Mas a placa com o defeito, não dá continuidade nenhuma. Já saí tateando com o multímetro pra ver se encontrava um ponto de continuidade, mas não encontrei. Essa trilha vai direto pra um pino no processador? Passa em algum lugar antes, de modo que dê pra fazer um jumper? Qualquer resposta mesmo que pareça óbvio é muito bem vinda, pois a gente pode esquecer de algo ou errar! Agradeço qualquer ajuda disponível e desculpe o longo texto!
  10. Gumac

    J5 nao funciona botao menu e nem voltar.

    Ola amigos, estou com um j5, que o problema é o contrário: só o botão home que não funciona. Os botões digitais menu e voltar estão ok. O que eu já fiz: Já troquei esse ci regulador de tensão que muitos mostraram nas fotos aí (pelo que vi esse ci não controla o botão físico, apenas os digitais menu e voltar). Já testei com outra frontal completa que funciona tudo normalmente mas o botão home não pega de jeito nenhum. Verifiquei que a trilha do conector até esse indutor na foto abaixo está ok. Minha pergunta é: alguém sabe pra onde essa trilha segue? Eu pergunto isso porque estou com 2 placas de j5 boas e testei a continuidade com o terra e dá 0.587 na escala de diodo. Mas a placa com o defeito, não dá continuidade nenhuma. Já saí tateando com o multímetro pra ver se encontrava um ponto de continuidade, mas não encontrei. Essa trilha vai direto pra um pino no processador? Passa em algum lugar antes, de modo que dê pra fazer um jumper? Agradeço qualquer ajuda disponível e desculpe o longo texto!
  11. Ola estou com um xt1603 mesmo problema, mas percebi que se entrar no fastboot e escolher factory mode e colocar pra iniciar ele liga normal
  12. Gumac

    MOTO G2 NAO FUNCIONA O TOUCH

    Alguma resposta sobre este Jumper? Alguém fez e deu certo? Fiz aqui e o touch não funcionou ainda, com certeza problema na placa, testei com varias frontais. Se alguém tiver outra ideia...
  13. Gumac

    Qual box compro? Pra que serve emmc, jtag?

    Olá, respondendo a pergunta amigo, jtag no caso de box para celulares, é uma interface em que a box faz ligação e comunicação direta na memoria principal do aparelho, normalmente, através de pequenos fios que devem ser soldados na placa do celular em questão, (normalmente são 4 ou mais fios, sendo os 4 básicos: GND, Rx, Tx, Clk) e a box tentará fazer a comunicação direta eliminando intermediários na placa do celular, fazendo reparos através de uma regravação de arquivos de boot, loader, etc... A Medusa PRO da Octoplus é uma das melhores nesse quesito na minha opinião. Já Emmc é o nome dado a esse chip de memoria interna dos celulares, que o Jtag faz essa comunicação e reparo. Espero ter conseguido explicar de forma simples e ter ajudado.
×
